Elektroinstallation bei Photovoltaikanlagen

Die OVE Richtlinie R11-1 sieht vor, dass am Übergabepunkt der elektrischen Anlage (Hausanschlusskasten oder Hauptverteilung) ein genormtes Hinweisschild anzubringen ist.

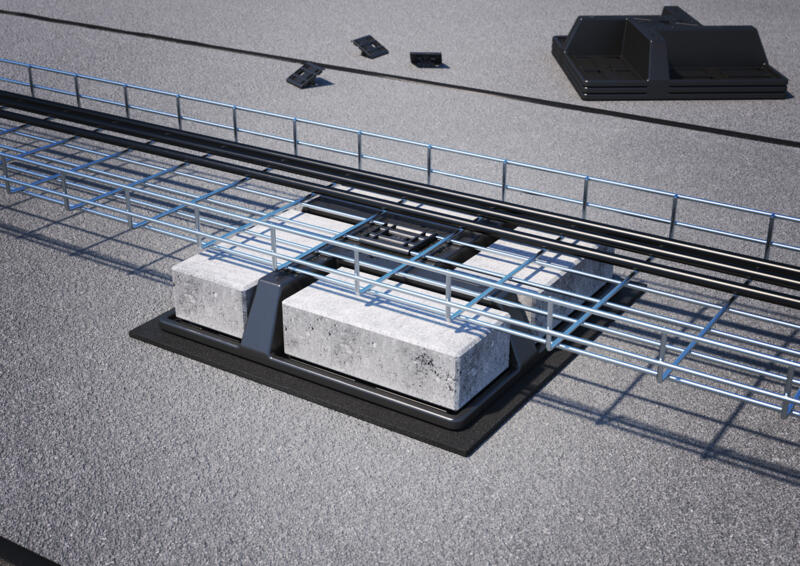

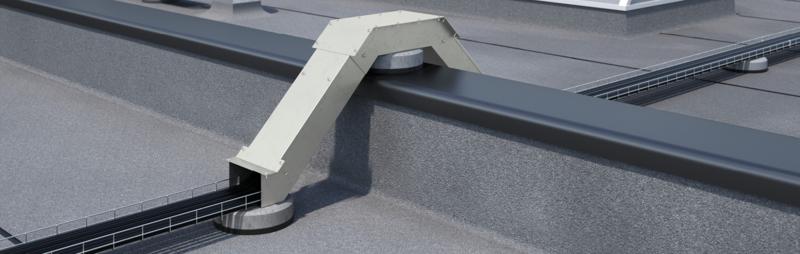

Das Hinweissschild ist auch unter dem Namen Feuerwehrschild bekannt und hilft den Feuerwehren dabei, die PV-Anlage zu erkennen. Dementsprechend werden die Löschmaßnahmen dann unter Einhaltung der Sicherheitsabstände gemäß OIB-Richtlinie durchgeführt. Außerdem ist auf eine sichere Verlegung der DC-Leitungen zu achten. Sie müssen sicher gegen Beschädigungen der Isolierung verlegt werden, um so eine sichere Personenrettung im Brandfall zu gewährleisten. Nach OVE Richtlinie R11-1 ist der Schutz durch eine geeignete Abtrennung oder einen Brandschutzkanal herzustellen.

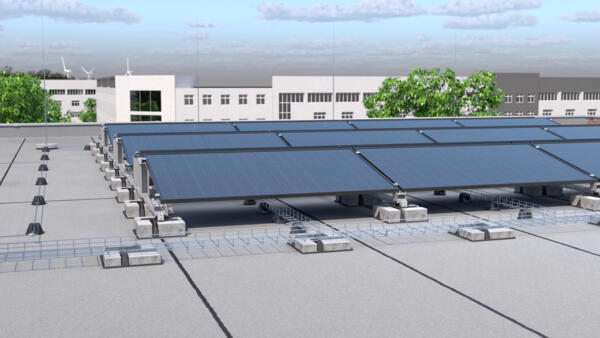

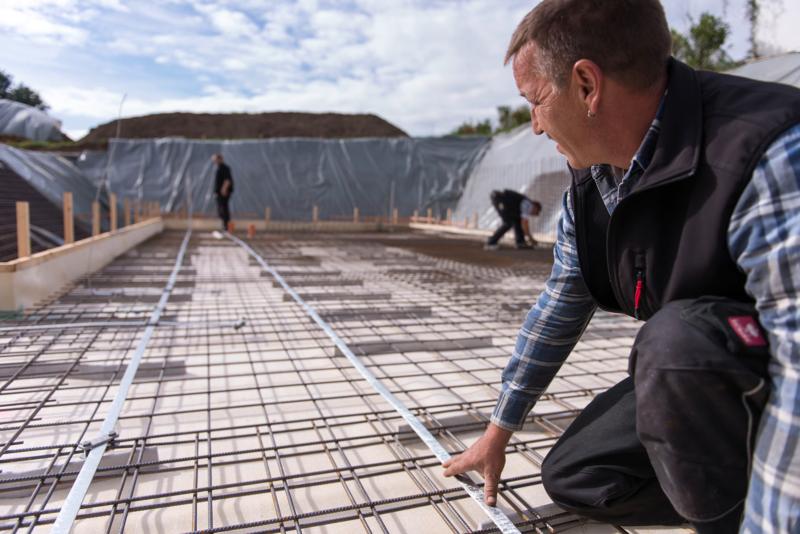

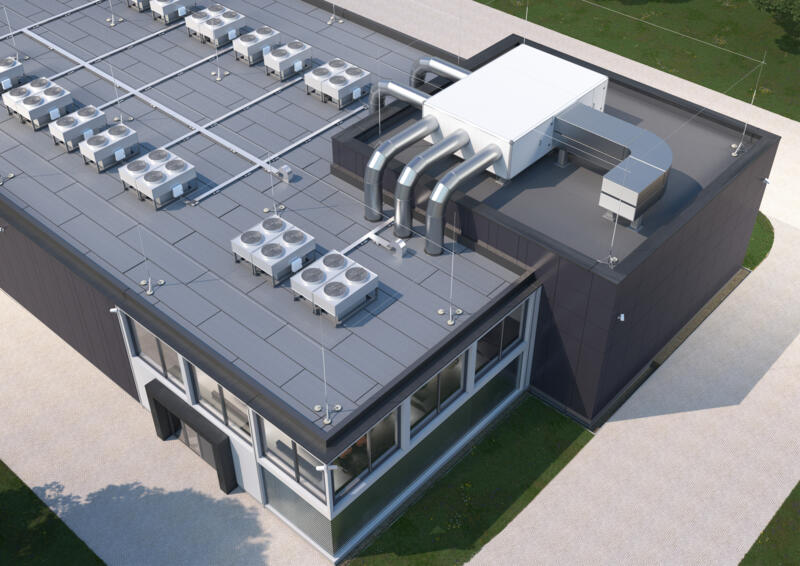

Vor allem: Eine gute Planung. Zusätzlich werden für den zuverlässigen äußeren Blitzschutz von PV-Anlagen benötigt: Runddraht/Flachleiter, Verlegesteine, Fangstangen, Verbinder, Halter, Dehnungsstücke und weitere systemrelevante Bauteile. Weitere Informationen zum äußeren Blitzschutz von PV-Anlagen finden Sie hier.

Beziehen Sie die PV-Anlage unbedingt in die Planung des Blitzschutzsystems mit ein, so stellen Sie sicher, dass die Blitzschutzanlage die PV-Anlage nicht verschattet, da ansonsten der Ertrag verringert werden kann.  Die Installation selbst verläuft dann wie bei jeder anderen Blitzschutzanlage auch.

Die Trennungsabstände für die Blitzschutzanlage werden gemäß der OVE-Richtlinien R 6-2 ermittelt. Können diese Abstände mit einem konventionellen Blitzschutzsystem nicht eingehalten werden, so kann der Trennungsabstand durch den Einsatz der verschiedenen OBO isCon-Ableitungen um bis zu 90 cm reduziert werden. Weitere Informationen zu unserem isCon-System finden Sie hier.

Es gibt unterschiedliche Möglichkeiten, die senkrechte Versorgung sicher zu gestalten. Grundsätzlich gilt jedoch, dass Kabel oder Leitungen durch geeignete Maßnahmen in Abständen befestigt werden müssen, sobald ihre Verlegeart nicht durchgehend gestützt wird.

Steigeleitersysteme sind für eine senkrechte Verlegung die optimale Lösung. Eine weitere Möglichkeit bietet die Verlegung direkt an der Wand. Profilschienen mit entsprechenden Bügelschellen oder auch Einzelschellen werden hierbei direkt an der Wand oder an einer Stahlkonstruktion befestigt.

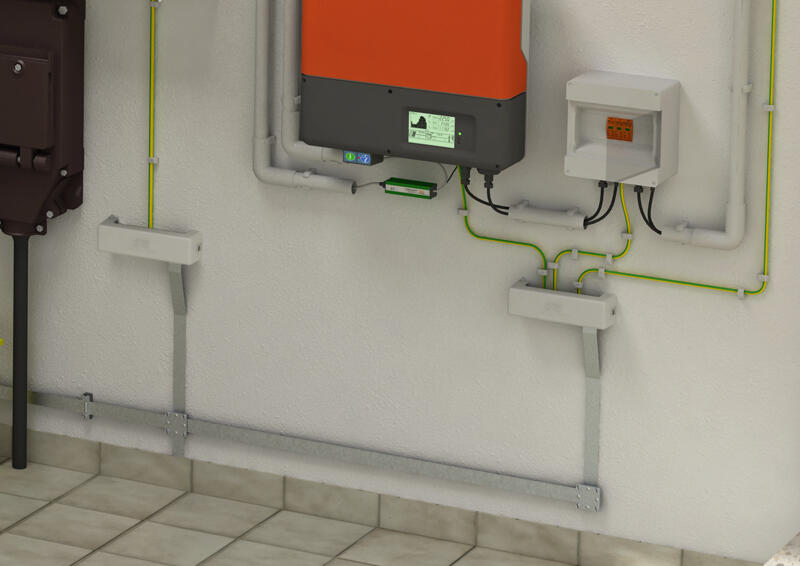

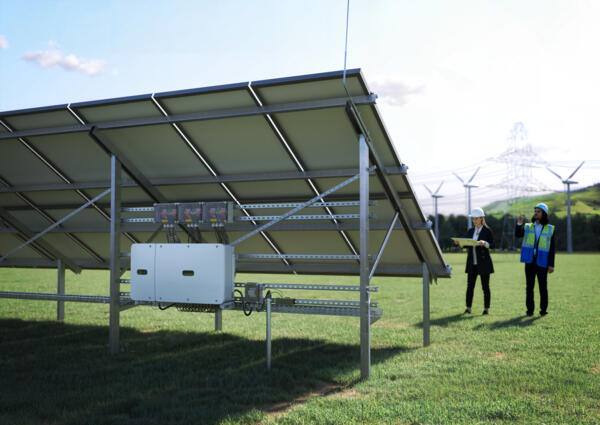

Um den Wechselrichter der PV-Anlage optimal zu schützen, sollte auf der DC-Seite immer ein Überspannungsschutzgerät eingesetzt werden. Auf der AC-Seite ist mindestens ein Überspannungsschutzgerät am Speisepunkt der elektrischen Anlage einzusetzen. Ist der Wechselrichter weiter als 10 m Leitungslänge vom Speisepunkt entfernt, sollte der Überspannungsschutz direkt vor dem Wechselrichter auf der AC-Seite wiederholt werden.

Bei einer elektrischen Anlage mit äußerem Blitzschutzsystem sollte  auf der AC-Seite immer ein Ableiter Typ 1(+2)  verwendet werden. DC-seitig wird ein Typ 1(+2)-Ableiter benötigt, wenn die PV-Anlage galvanisch in das äußere Blitzschutzsystem eingebunden ist. In allen anderen Fällen sind SPDs vom Typ 2 ausreichend.

Befinden sich die Installationen in Flucht- und Rettungswegen, müssen die PV-DC-Leitungen gekapselt verlegt werden. Die baurechtlichen Anforderungen können den Landesbauordnungen entnommen werden.

Brandschutzkanäle und Kabelbandagen sind die ideale Lösung für die brandsichere Verlegung von PV-Gleichspannungsleitungen.
Sie erfüllen die Anforderungen für die Kabelinstallation in Flucht- und Rettungswegen. Zudem entspricht es den Forderungen der OVE E 8101-712 und OVE Richtlinie R 11-1.
