Unterflursysteme

Die DIN EN 50085-2-2 legt die Lastanforderungen für Unterflursysteme in der Elektroinstallation fest. Nach dieser Norm dürfen sich Kassetten/Geräteeinsätze unter Lasteinwirkung um maximal 6 mm durchbiegen. Bei harten Bodenbelägen wie Steingut oder Fliesen führt eine solche Durchbiegung allerdings zu Bruchschäden. Deswegen hat OBO die internen Qualitätsansprüche erhöht und geht mit dem OBO-Prüfstandard noch einen Schritt weiter. Die Prüfergebnisse aus dem BET-Testcenter von OBO dienten als Grundlage für die Entwicklung der internen Klassifikation in die Schwerlastklassen SL1 und SL2. Produkte der Schwerlastklasse SL1 eignen sich für Lasten bis 10 kN, Produkte der Schwerlastklasse SL2 sogar für Lasten bis 20 kN. Damit kann das Brechen von harten und empfindlichen Bodenbelägen wie Steingut oder Fliesen verhindert werden.

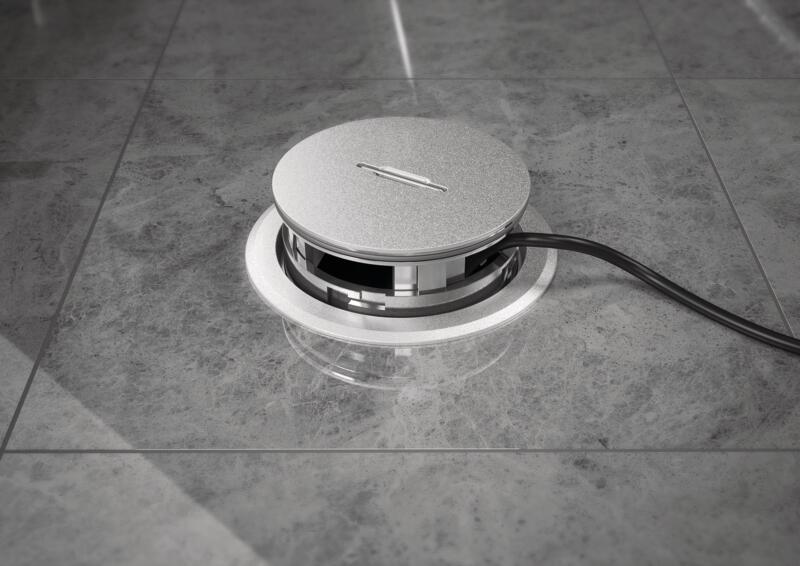

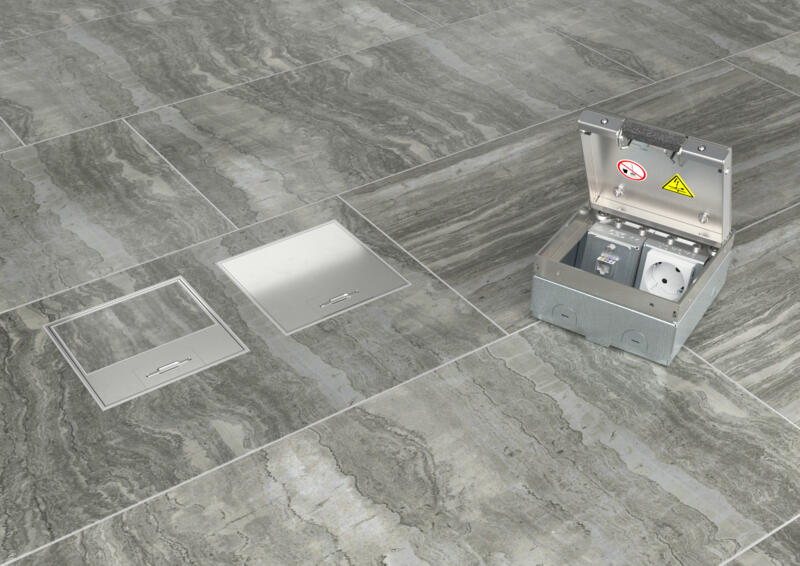

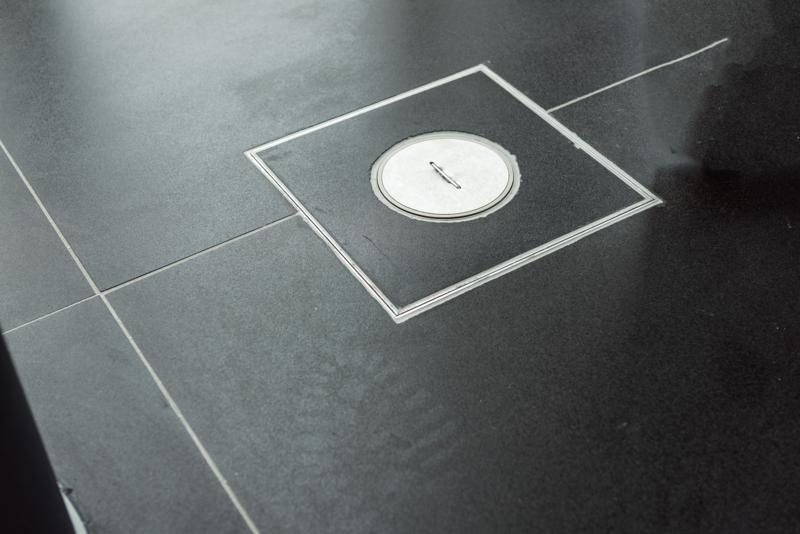

Alle Geräteeinheiten für nassgepflegte Böden erfüllen mit einer Schutzart von mindestens IPX4 im geschlossenen Zustand uneingeschränkt die Anforderungen der EN 50085-2-2. Geräteeinbaueinheiten mit Tubus schützen die Elektroinstallation auch im genutzten Zustand gegen eindringendes Wasser. Der Tubus ragt 10 mm über die Oberkante des Fußbodenbelags heraus und bietet somit einen Schwallwasserschutz gegen eindringendes Wasser in die innenliegende Elektroinstallation.

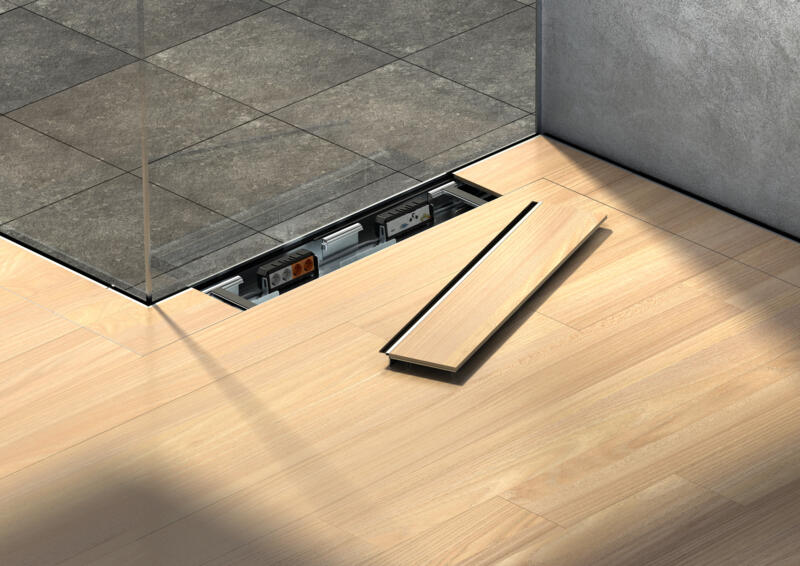

Die Unterflursysteme von OBO sind für den Einbau in schwimmende Estriche vorgesehen. Üblicherweise bestehen Anforderungen an die Luft- und Trittschalldämmung sowohl bei vertikaler Schallübertragung (von Geschoss zu Geschoss) als auch bei horizontaler Schallübertragung (bei nebeneinanderliegenden Räumen). Da die Unterflursysteme auch unter Trennwänden hindurchgeführt werden, ist der Einfluss des Systems auf die Schallübertragung von hoher Relevanz. Die Luft- und Trittschallübertragung für die Kanalsysteme EÜK, OKA, OKB sowie für die Bodentanks UDHOME wurde daher in qualifizierten Prüfungen mit dem Prüfinstitut MÜLLER-BBM in Planegg/München bewertet.

Hierbei müssen Sie folgende Anforderungen an die Fußbodenkonstruktion berücksichtigen:

• Installationstechnische Anforderungen
• Anforderungen aus der architektonischen Baukonzeption
• Organisatorische Anforderungen und Nutzervorgaben
• Sicherheitstechnische Anforderungen

Dementsprechend ist die richtige Auswahl des Kanalsystems von großer Bedeutung für die Fachplanung. Neben der persönlichen Projektberatung umfasst der OBO-Service auch die Software OBO Construct, die Ihnen eine schnelle und zielführende Planungshilfe für Unterflursysteme bietet (www.obo-construct.com).

Diese lassen sich in zwei Kategorien unterteilen: Errichterbestimmungen und Produktnormen. Für die Einhaltung der Errichterbestimmungen ist in erster Linie der Installateur verantwortlich.
Die Produktnorm EN 50085-2-2 legt die Prüfkriterien für Unterflursysteme fest. Die Unterflursysteme von OBO Bettermann entsprechen diesem Standard und sind VDE-zertifiziert.

In Deutschland ist für brandschutztechnische Maßnahmen in Leitungsanlagen, also auch für Unterflursysteme, die Muster-Leitungsanlagen-Richtlinie (MLAR) maßgeblich. Ergänzend ist in Systemböden die Muster-Systembödenrichtlinie (MSys- BöR) gültig. Entsprechend den Anforderungen in diesen Normen können Unterflursysteme von OBO Bettermann in Flucht- und Rettungswegen und durch Brandwände geführt werden. Dabei sind besondere Anforderungen bei der Installation und Systemauswahl zu beachten.
